AoIP Bandwidth Planner

Dibuja el esquema de tu red de audio, describe los flujos y mira cuánto usa cada enlace, en cada sentido, frente a un umbral de seguridad. Cubre las redes primaria y secundaria y los flujos Dante redundantes. Los flujos AES67 se calculan a partir de documentos de los autores del estándar (no se leyó el texto del estándar); los Dante se estiman con las cifras publicadas por Audinate.

Qué hace

Dibuja la red, añade los flujos de audio y mira cuánta carga cae en cada enlace, antes de construir o ampliar la instalación.

  • Dibuja la red. Dispositivos y switches unidos por enlaces de 100 Mbps, 1 Gbps o 10 Gbps, en un esquema que puedes arrastrar u ordenar automáticamente.
  • AES67, calculado. Tasa de bits a partir del tiempo de paquete, canales, frecuencia de muestreo y profundidad de bits, según las cifras de los documentos de los autores del estándar.
  • Dante, estimado. Escalado a partir de las cifras publicadas por Audinate, porque el formato de paquetes de Dante no es público. Marcado como estimación.
  • La carga de cada enlace. Dos barras por enlace, una por sentido, con un segmento por flujo y una marca en tu umbral de seguridad (por defecto 70 %).
  • Redundancia. Redes primaria y secundaria, y flujos Dante redundantes contados en ambas.
  • Planes que se quedan contigo. Guardados en tu dispositivo, exportados e importados en JSON, con tres ejemplos para empezar.

Dónde ayuda

Para diseñar o revisar una red de audio sobre IP antes de construirla o ampliarla: cuántos canales caben en un enlace, si un uplink está demasiado cargado, cuánto cuesta la redundancia. Solo cuenta el tráfico de audio y no sustituye una captura de red.

Capturas

Ejemplo de una radio: carga de los enlaces en el esquema de red, flujos a la izquierda
Ejemplo de una radio: carga de los enlaces en el esquema de red, flujos a la izquierda

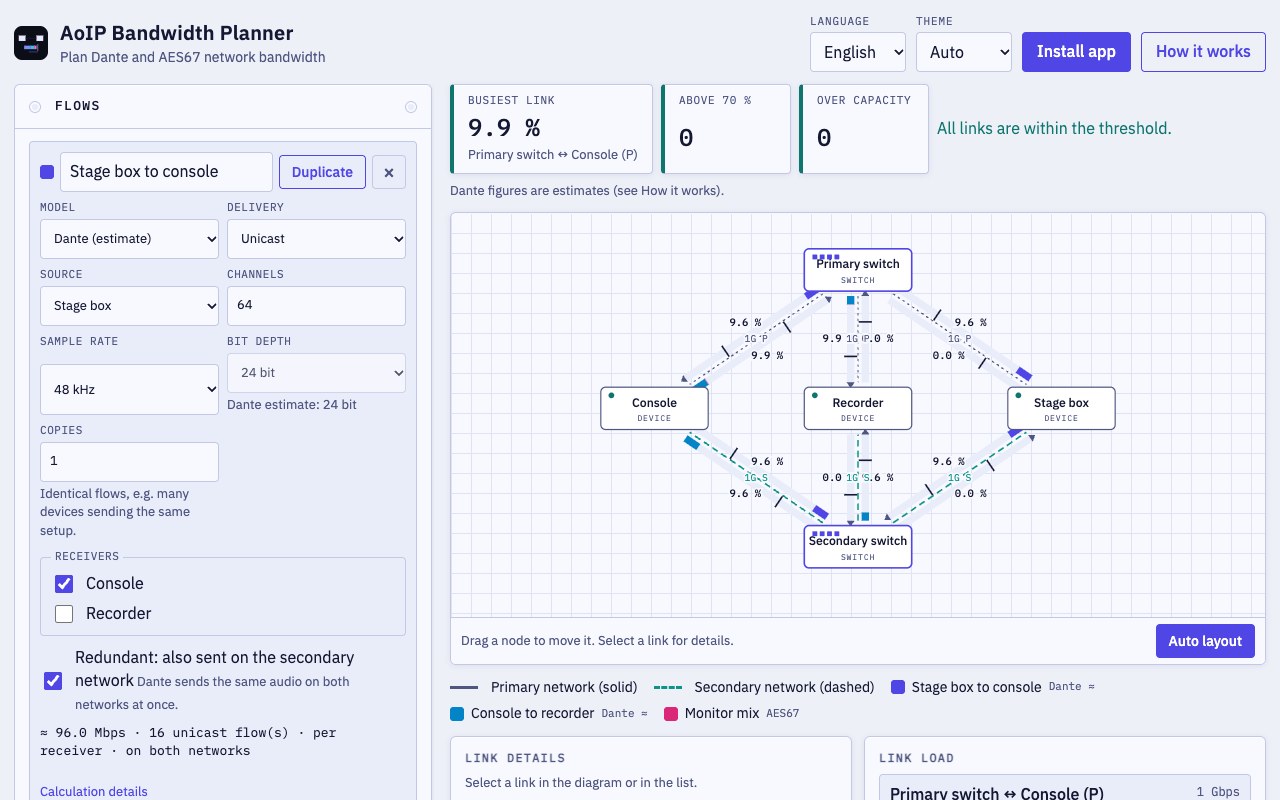

Red Dante redundante con enlaces primarios y secundarios
Red Dante redundante con enlaces primarios y secundarios

Primeros pasos

  1. Abre un ejemplo, o añade tus dispositivos y switches.
  2. Añade los flujos de audio y elige los receptores.
  3. Revisa la carga de cada enlace y el resumen de arriba.

Novedades

Las notas de versión están en inglés.

  • 2026.10.1 2026-10-17

    Touch screens get finger-sized targets: selects, fields, buttons, icon buttons, checkbox rows, the calculation detail link and the cable hit areas in the diagram are at least 44 px, while mouse layouts stay exactly as they were. The install window shows screenshots, a wide one and a narrow one. The release can now be published from the Actions tab with a version check.
  • 2026.9.3 2026-09-29

    AES67 model cross-checked against Dante's AES67-mode restrictions and RTP header notes.
  • 2026.9.1 2026-09-29

    First public release: network diagram, AES67 and Dante flows, primary and secondary networks, redundant flows.
